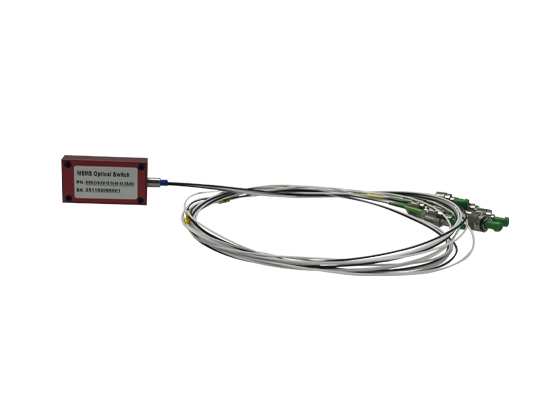

2x6 MEMS光開關模塊

波長范圍:

400~800nm、850~1310nm、1260~1670nm

應用領域:

通信網絡
數據中心
光纖傳感
光學測試與測量
科研與教育

產品特點:

低損耗高回?fù)p
高重復性低串?dāng)_
快速響應長壽命
寬波長范圍與低偏振相關損耗
控制方式靈活
狀態監測與報警功能

規格書下載聯系我們

產品詳情

1. 產品描述

文件編號	產品編碼	產品類型	描述
7176-001	01.08.0244	MEMS Switch	MSW-2×6-SM-15/16- 90-10 –FA-MO

2. 應用環境

參數	單位	最小值	最大值
存儲溫度	℃	-40	85
工作相對濕度	%RH	5	95
工作溫度	℃	-5	70
靜電電壓 (人體模型)	V	500
累積最大工作光功率	mw		500

3. 光學規格

參數	單位	規格
產品類型	CH	2x6
波長范圍	nm	1525-1690
損耗	dB	≤0.8（含頭）
回?fù)p	dB	≥50
重復性	dB	±0.04
串?dāng)_	dB	≥45
偏振相關損耗	dB	≤0.15
溫度相關損耗	dB	≤0.3
響應時間	ms	≤20
切換壽命	Cycle	≥1×10⁹
驅動電壓	V	5~12
接口控制類型	TTL（串口+并口）

注: 1. 以上測試損耗(IL)是23℃下測試的結果。

2. 重復性數據是基于100 cycle重復測試的結果。

3. 同一個時刻只開一路激光器。

4. 結構定義

5. 尾纖和連接頭

參數	規格
光纖類型	G657A1 or A2，900um loose tube
光纖長度/公差	1.0 +/-0.05m（不含頭）
連接器	FC/APC
