一、液晶光開關的基本概念與分類

液晶是一種介于固態與液態之間的物質狀態，具有獨特的光學特性。根據形成條件的不同，液晶可分為熱致液晶與溶致液晶兩大類。目前，廣泛應用于顯示器件及光開關中的多為熱致液晶，它在一定的溫度范圍內呈現出光學各向異性，其光電特性隨溫度變化而有所調整，這也是在實際使用中需要注意的環境因素之一。

在眾多液晶類型中，TN（扭曲向列）型液晶是最常見且應用最廣泛的一種，其結構簡單、驅動電壓低、響應速度快，非常適合用于制作光開關。下面我們以TN型為例，詳細介紹液晶光開關的工作原理。

二、TN型液晶光開關的結構與光波導效應

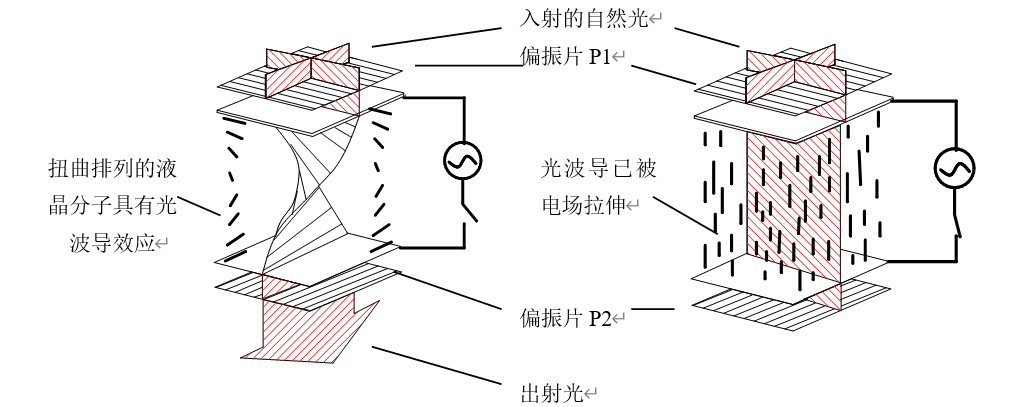

TN型液晶光開關的基本結構如圖1所示：

圖1.液晶光開關的工作原理

如圖所示，在兩塊透明玻璃板之間填充著正性向列相液晶。液晶分子呈棍狀，長度約為十幾埃（1埃=10?1?米），直徑約為4–6埃。液晶層的厚度通?？刂圃?–8微米之間，以保證良好的光學性能和響應速度。玻璃板內表面涂有透明電極，并經過定向處理——通常采用摩擦定向的方式，使液晶分子在上下基板表面分別沿一定方向排列。

在沒有外加電壓的情況下，上基板表面的液晶分子沿某一方向（如-45°）排列，下基板表面的液晶分子則沿與之垂直的方向（如+45°）排列。從上至下，液晶分子的取向逐漸扭曲，整體形成90°的扭曲結構。這種均勻扭曲的排列方式具有顯著的光波導效應。

理論與實驗均表明，當線偏振光透過這種扭曲排列的液晶層時，其偏振方向會隨著分子取向的扭轉而逐漸旋轉，到達下表面時，偏振方向恰好旋轉90°。這一特性是TN型液晶光開關實現光路通斷的基礎。

三、液晶光開關的通斷原理：從常白到常黑模式

為了實現對光路的控制，通常在液晶盒的兩側貼附偏振片。如圖1所示，偏振片P1的透光軸與上基板液晶分子的定向方向一致，偏振片P2的透光軸與下基板液晶分子的定向方向一致，因此P1與P2的透光軸相互正交。

1.常白模式（常通型）

在未施加驅動電壓時，來自光源的自然光經過P1后變?yōu)榫€偏振光。該線偏振光在通過扭曲排列的液晶層時，偏振面逐漸旋轉90°，到達P2時，其偏振方向恰好與P2的透光軸平行，因此光能夠順利通過，此時光開關處于“通”狀態。

當施加足夠的外加電壓（通常為1–2伏）時，靜電場的作用下，液晶分子（除被基板“錨定”的少數分子外）會趨向于沿電場方向排列，原有的90°扭曲結構被破壞，轉變?yōu)榇怪迸帕械木鶆蚪Y(jié)構。此時，從P1透射的線偏振光在液晶層中傳播時，偏振方向不再旋轉，保持原方向到達P2。由于P2與P1透光軸正交，光無法通過P2，光開關即處于“斷”狀態。

這種“無電通、有電斷”的工作模式稱為常白模式（NormallyWhite），也稱為常通型光開關。

2.常黑模式

若將P1與P2的透光軸調整為相互平行，則情況完全相反：無電壓時，光的偏振面旋轉90°，與P2垂直，光被阻斷；施加電壓后，液晶分子垂直排列，光偏振方向不變，與P2平行，光可通過。這種模式稱為常黑模式（NormallyBlack），在實際系統中可根據需要靈活配置。

四、液晶光開關在光通信系統中的應用優勢

液晶光開關因其低驅動電壓、低功耗、高穩定性、無機械磨損、響應速度快等優點，在光通信、光纖傳感、光學測量等領域得到廣泛應用。例如，在光纖網絡的光路切換、信號調制、衰減控制等環節，液晶光開關都能提供可靠、高效的解決方案。

我們科毅光通信憑借多年的技術積累與工藝優化，已推出多款高性能液晶光開關產品，廣泛應用于數據中心、5G前傳、光纖到戶等場景，為客戶提供穩定、靈活的光路管理支持。

五、結語

液晶光開關作為現代光通信系統中不可或缺的基礎器件，其基于液晶光電效應的通斷機制，體現了光學、材料學與電控技術的完美融合。隨著光纖網絡的持續擴展與升級，對光開關的性能與可靠性提出了更高要求。
